多級降壓調節閥(高壓差調節閥)


T48Y多級降壓調節閥(法蘭式)	T68Y多級降壓調節閥(焊接式)

■ 產品概述

本公司經營的T48Y/T68Y型多級降壓調節閥(亦稱高壓差調節閥)采用了先進的多孔多級降壓式閥籠，適合于高壓差流體和蒸汽工況，多級降壓調節閥具有壓降損失小、流量大、流量特性曲線精度高、動態穩定性好等特點。多級降壓調節閥(高壓差調節閥)很好的控制流經閥內件的流體流速，故可大幅度降低噪音，亦可有效防止液體產生的氣蝕情況。多級降壓調節閥主要應用于有氣蝕、噪音高、流體壓差高的環境。

■ 主要技術參數

● 閥體

閥體形式	高壓鍛造閥體
公稱通徑	DN15～250mm
公稱壓力	PN10.0～42.0MPa
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)
閥蓋形式	整體型-40～+450℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料

● 閥內件

閥芯形式	帶孔多級籠式閥芯
流量特性	線性、等百分比

● 執行機構

執行器型號	3810系列、PSL系列
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

■ 主要內部結構圖


多級降壓調節閥(法蘭式)	多級降壓調節閥(焊接式)

■ 主要零件材料

1	底座	WCB	CF8	CF8M	CF3M
2	閥體	304	304	316	316L
3	導向桿	304	304	316	316L
4	閥芯	304	304	316	316L
5	閥籠	304	304	316	316L
6	墊片	聚四氟乙烯、金屬石墨纏繞墊片
7	閥蓋	304	304	316	316L
8	填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料
9	填料壓套	304	304	316	316L
10	閥桿	304	304	316	316L

■ 主要性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.5；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
	電開	始點±2.5	終點±2.5
	電關	始點	±2.5
	電關	終點	±2.5
額定行程偏差%			≤2.5

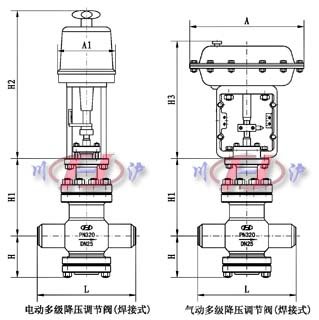

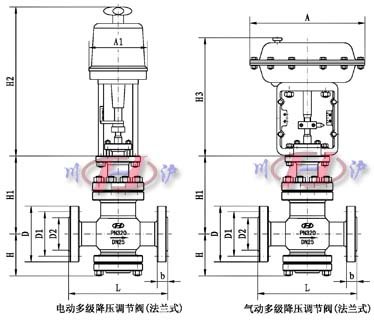

■ 主要外形及連接尺寸

公稱通徑 DN(mm)	L	H	H1	H2	H3	D	D1	D2	b	A	A1
國標DN15～250 美標3/8“～10"	由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。

上一頁：特殊調節閥 下一頁：軸流迷宮式調節閥 關鍵詞：多級降壓調節閥
