衛生級電動調節閥
 |
 |
| CHRS電動衛生級調節閥 (配381執行器) |
CHRS衛生級電動調節閥 (配PSL執行器) |
■ 產品概述
CHRS衛生級電動調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。采用直行程電動執行機構及衛生級調節閥閥體組成，電動衛生調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1978標準，閥門泄漏量符合ANSIB16.104標準。
電動衛生級調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥體和閥帽，使衛生級電動調節閥打開和維修快捷容易，使過程停機時間縮短。
■ 主要技術參數
● 閥體
| 閥體形式 |
角型鑄造球型閥 |
| 公稱通徑 |
DN15～100mm |
| 公稱壓力 |
PN1.0MPa |
| 連接形式 |
卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨） |
| 閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
三元乙丙橡膠、聚四氟乙烯 |
● 閥內件
| 閥芯形式 |
單座柱塞型閥芯 |
| 流量特性 |
線性、等百分比 |
● 執行機構
| 執行器型號 |
3810、PSL、DKZ |
| 主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要內部結構圖
 |
 |
| 衛生級調節閥(一體式) |
衛生級調節閥(分體型) |
■ 主要零件材料
| 1 |
閥體 |
304 |
314 |
316 |
316L |
| 2 |
閥座 |
304 |
314 |
316 |
316L |
| 3 |
墊片 |
聚四氟乙烯(PTFE) |
| 4 |
閥芯閥桿 |
304 |
314 |
316 |
316L |
| 5 |
卡箍 |
304 |
314 |
316 |
316L |
| 6 |
密封墊 |
聚四氟乙烯(PTFE) |
| 7 |
閥蓋 |
304 |
314 |
316 |
316L |
| 8 |
填料 |
V型聚四氟乙烯(PTFE) |
| 9 |
彈簧 |
304 |
314 |
316 |
316L |
| 10 |
螺母 |
304 |
314 |
316 |
316L |
■ 額定流量系數Kv、額定行程、配用執行器型號
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 閥座直徑 dN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 額定流量系數KV |
線性 |
5.2 |
6.3 |
6.9 |
11.2 |
17.6 |
27.5 |
44.7 |
69.3 |
110 |
| 等百分 |
4.8 |
5.6 |
6.3 |
10.5 |
16 |
25 |
40.5 |
63.6 |
100 |
| 額定行程 |
10 |
16 |
25 |
40 |

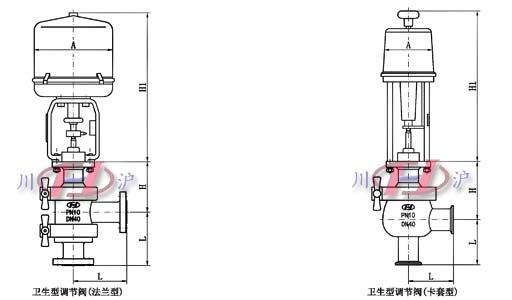

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| L |
法蘭式 |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 |
| 卡箍式 |
| H |
法蘭式 |
| 卡箍式 |
| H1 |
| A |
|
