電動低溫球閥
 |
 |
| 電動低溫球閥 (配防爆執行器) |
電動低溫球閥 (內部結構圖) |
■ 產品概述
電動低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般為250mm,或根據設計和計算確定。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣?，氣化時，體積膨脹數百倍。電動低溫球閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。電動低溫球閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。
■ 主要技術參數
● 閥體
| 閥體形式 |
二段式鑄造閥體 |
| 公稱通徑 |
DN15～300mm |
| 公稱壓力 |
PN1.0、1.6、2.5 MPa |
| 連接形式 |
法蘭式、焊接式 |
| 適用溫度 |
-40℃～-196℃ |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓蓋壓緊式 |
● 閥內件
| 閥芯形式 |
O型球體閥芯 |
| 流量特性 |
近似快開型 |
● 執行機構
| 執行器型號 |
CHR、3810R、DZW、HQ、PSQ |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要性能指標
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
0～90° |
| 泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
| 基本誤差 |
±1% |
| 回差 |
±1% |
| 死區 |
≤1%(可調) |
| 可調范圍 |
250：1 |
350：1 |
■ 主要零件材料
| 1 |
左閥體 |
CF8、CF8M、CF3M |
| 2 |
右閥體 |
CF8、CF8M、CF3M |
| 3 |
閥座 |
PEFE、PPL、304、316 |
| 4 |
球體 |
304、316 |
| 5 |
閥桿 |
304、316 |
| 6 |
密封填料 |
PTFE/柔性石墨 |
| 7 |
填料壓蓋 |
CF8、CF8M、CF3M |
| 8 |
聯軸器 |
304、316 |
| 9 |
執行器 |
配置執行器不同，材質也不相同 |

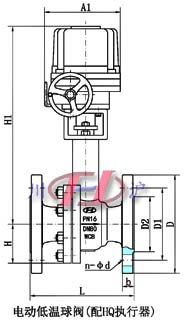

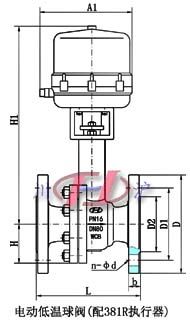

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根據實際溫度及執行機構而定 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
| A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
注：以上參數均為PN1.6MPa不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
