APL限位開關盒（回訊器）

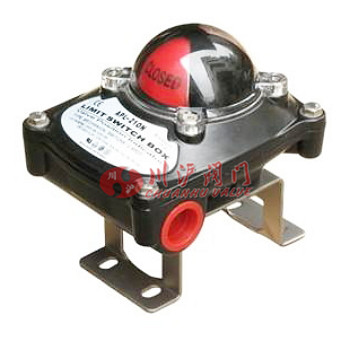

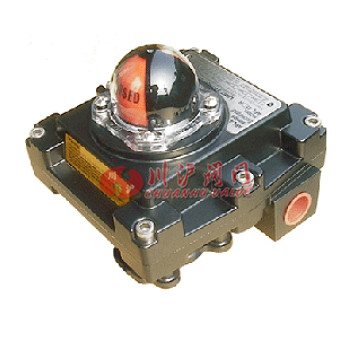

APL閥門限位開關盒（回訊器）	APL閥門限位開關盒（回訊器）

■ 產品概述

APL限位開關，有HAPL-310N和HAPL-410N型限位新城開關盒是傳送執行器和閥門的位置訊號到現場和遙控操作站。它能介質安裝在執行器的上部，符合標準VDI/VDE3845.特點有現場可視位置指示器，快速調整位置凸輪；可調式凸輪通過花鍵和彈簧安裝，只要開關凸輪脫離花鍵便可旋轉調整所需位置，拆掉外殼螺釘和兩個電纜進口的G1/2"管接口。內部行程開關預先連接接線終端，8個接線端子，并可以用于電磁閥的連接。

■ 產品特點

外型設計美觀而堅固。
有機械觸點和接近開關兩種可選。
4種連接支架符合NAMUR標準。
帶防脫螺栓的刪改不會在打開時脫落螺栓。
調試操作觸點角度時不用任何工具

■ 結構圖技術參數

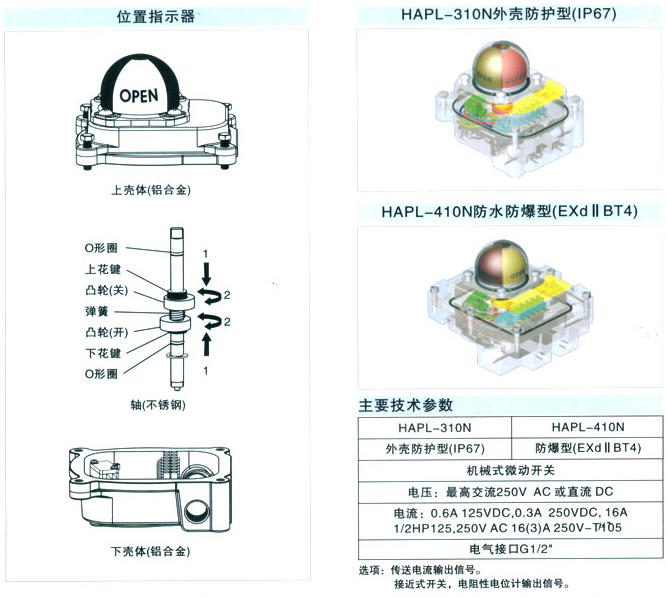

APL閥門限位開關盒結構圖

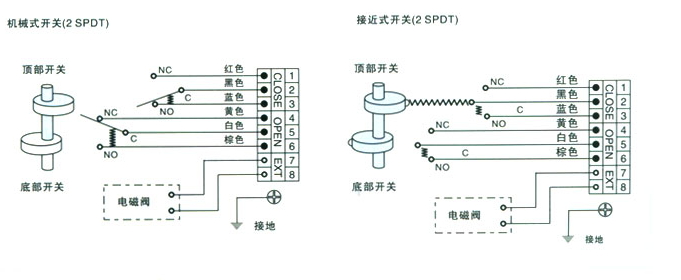

APL閥門限位開關盒接線圖
